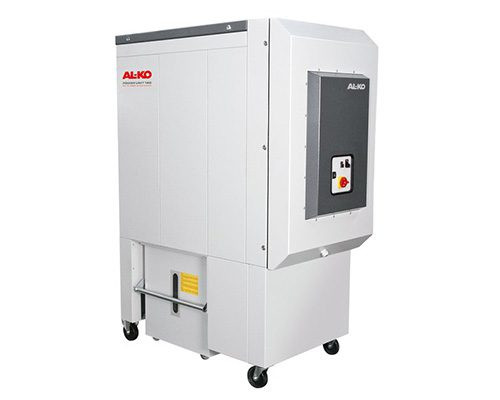

POWER UNIT 160 K

POWER UNIT 160 K

Anlagenbeschreibung

Der POWER UNIT 160 K ist ein geprüfter Reinluftentstauber in selbsttragender Blechbauweise aus farblich gepulvertem Stahlblech. Das Gerät entspricht den neuesten Vorschriften, ist mit dem BGGS Prüfzeichen nach GS-HO-07 (Vermerk für Reststaubkonzentration Prüfzeichen H3) zertifiziert und erlaubt somit ohne zusätzliche Brand-und Explosionsschutzmaßnahmen ein direktes Aufstellen im Arbeitsraum. Er schafft hiermit ideale Produktionsbedingungen mit gesunder Luft am Arbeitsplatz. Der integrierte Vorabscheider schützt die Filter vor direkter Beaufschlagung und erzielt durch die Luftstromentspannung der angesaugten Luft einen hohen Vorabscheidegrad. Die somit stark reduzierte Filterbelastung erhöht die Standzeit und Lebensdauer der Filterschläuche erheblich. Die verwendeten Schlauchfilter, mit innen liegender Metallstützspirale, haben ein kalandriertes, oberflächenbehandeltes Filtermaterial welches elektrisch leitend ist, das BIA Zertifikat  besitzt und der Kategorie M entspricht. Zudem sind die Filter bis zu 3-mal waschbar, was  die  Lebensdauer  enorm verlängert. Die gewählte Außenbeaufschlagung verhindert ein Verstopfen  im  Filterinneren.Der  leicht abnehmbare Gerätedeckel lässt eine gute Zugänglichkeit im gesamten reinluftseitigen Filterbereich für Wartungsarbeiten zu. Zur Regeneration der Filter ,wird wie im stationären Anlagenbau, dass bewährte  AL-KO OPTI JET-Verfahren eingesetzt, das geringe Reststaubgehalte garantiert. Die  benötigte Druckluft wird in einem eigenen internen, speziell  abgestimmten und zugelassenen Drucklufttank bevorratet. Die Abreinigung erfolgt mittels Druckluftimpulsstößen, welche die Filter von innen nach außen, entgegen der Beaufschlagungsrichtung des Filters, abreinigen.

Technische Daten:

• Ansaugstutzen: 160 mm
• Motornennleistung: 2,2 kW; 4,6A; 3 Ph; 400 V/50 Hz
• max. Volumenstrom: 2.000 m³/h
• Nennvolumen: 1.448/1.592 m³/h
• Unterdruck: 2.503/2.399 Pa
• Filterfläche: 9,1 m² (23 x Ø125 mm, 1000 mm lang)
• Filterabreinigung: Druckluftabreinigung
• Filtermaterial: Kat. M, el. leitend, waschbar
• Filterbelastung: 160 m³/m²/h
• Reststaubgehalt: H3/<0,1 mg/m³
• Spänesammelvolumen: ca. 165 (241) Liter
• Grundsteuerung: Micro SPS-Logo Siemens ohne Display
• Elektrische Anschlüsse: 5 m Anschlusskabel mit CEE-Stecker 5 polig, 16 A mit Phasenwender
• Druckluftversorgung: eingebauter Kompressor
• Volumenstromüberwachung: Differenzdruckdose mit Warnlampe am Schaltkasten
• Maße (L x B X H): 1.688 X 830 X 2.050 mm
• Fahrwerk: 4 Kunststofflaufrollen 125 mm, zwei davon lenkbar, eine mit Arretierung
• Gewicht: ca. 350 kg
• Ausführung / Bedienseite: wahlweise recht / links
• Palette ca. 36 kg
• Lackierung: RAL 7001 (Silbergrau) und RAL 7035 (Lichtgrau)

Technische Daten Kompressor:

• Leistung: 1,5 kW; 5,0 A; 230V/50 Hz
• Drehzahl: 2.850 U/min
• Ansaugleistung: 200 l/min
• Liefermenge: 102 l/min
